نرم افزار ترسيم 3 بعدی پروفيل خاک - VisLOG

کاربرد پروفيل های خاک

داده های حاصل از حفاری گمانه ها به صورت عمق نمونه ها، لايه بندی خاک و نتايج آزمايشات صحرايی (SPT و CPT و ...) جمع آوری شده و در اختيار مهندس ژئوتکنيک قرار ميگيرند.

قدم بعدی پردازش اين داده ها و ترسيم پروفيل خاک در محدوده پروژه است به نحوی که مهندس بتواند به درک بهتری از وضعيت زمین و لايه بندی آن دست يابد. در حال حاضر غالباً مهندسين يا پروفيلها را دستی ترسيم ميکنند يا از نرم افزارهايی مثل اتوکد استفاده ميکنند که برای اين منظور طراحی نشده است.



معرفی نرم افزار VisLOG

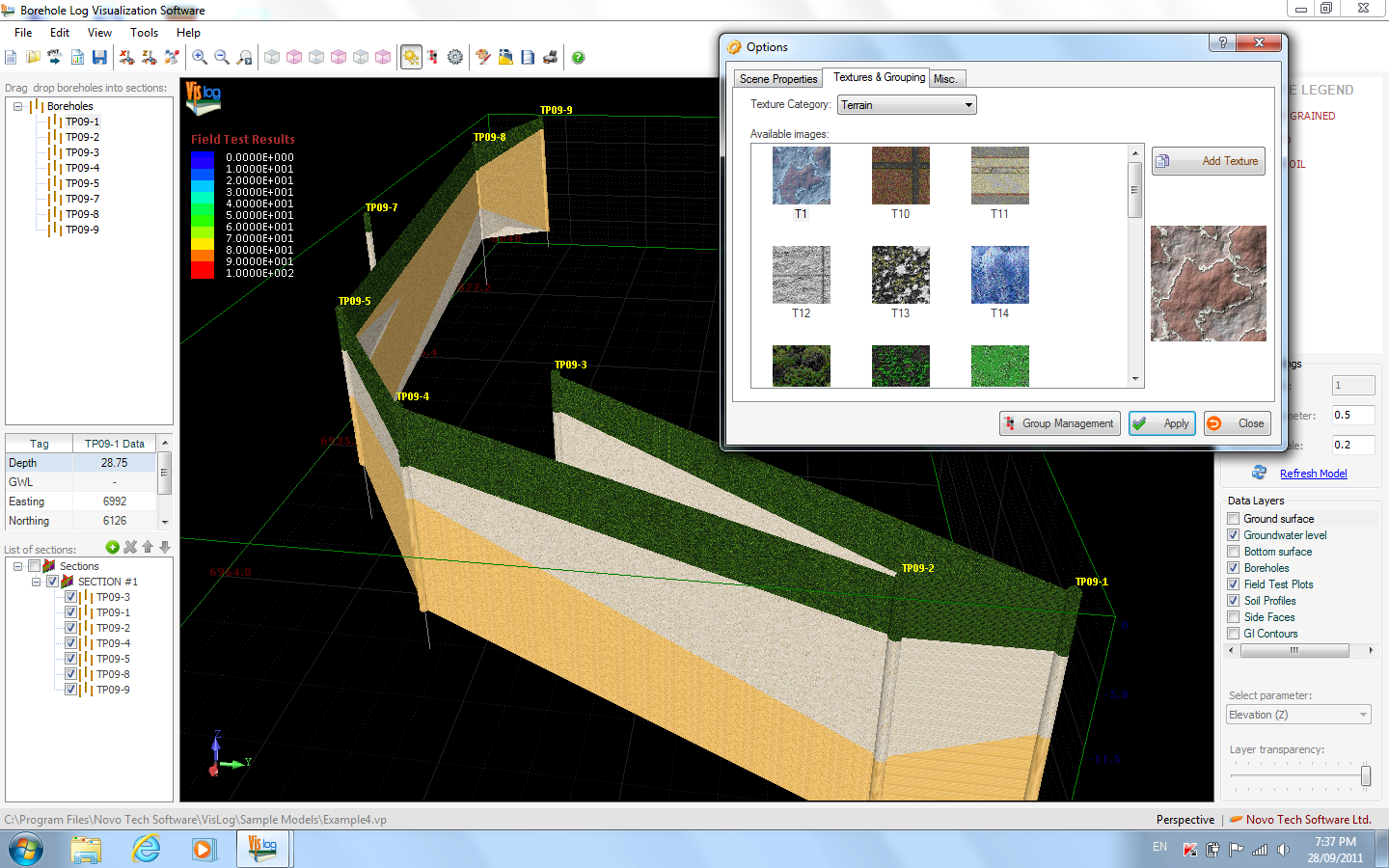

توسط نرم افزار VisLOG کاربر ميتواند اطلاعات گمانه ها را شامل مختصات محل حفر گمانه، عمق گمانه، سطح آب، لايه ها و نتايج آزمايشهای صحرايی وارد کند و پروفيلها را تعريف کند. هر پروفيل به راحتی با انتخاب گمانه هايی که روی آن قرار دارند مشخص ميشود و برنامه به صورت اتوماتيک لايه های مشابه گمانه های مجاور را به هم متصل کرده و مدل 3 بعدی را تهيه ميکند.

کار با برنامه بسيار راحت بوده و تهيه پروفيلهای خاک با کيفيت بسيار بالا انجام ميشود. کاربر ميتواند مدل 3 بعدی را با فرمتهای استاندارد مثل اتوکد، فيلم و تصوير ذخيره کند يا مستقيماً مدل را پرينت کند.

امکانات برنامه

• تعداد نامحدود لایه خاک قابل تعريف در برنامه است

• تعداد نامحدود گمانه و پروفيل خاک قابل تعريف است

• ترسيم منحنی تغييرات آزمايشهای صحرايی (مثل نفوذ استاندارد و نفوذ مخروط و ...) در کنار هر گمانه

• خروجی فيلم از مدل 3 بعدی تهيه شده توسط برنامه (نمونه فيلم را ببينيد)

• خروجی تصويری با فرمتهای BMP, TIFF

• گزارش چاپی از مدل 3 بعدی خاک

• زوم و جابجائی صفحه

• خروجی Google Earth به طوريکه با وارد کردن مختصات UTM، مدل پروفيلهای خاک روی Google Earth نمايش داده ميشود (نمونه فايل)

• خروجی با فرمت 3D PDF (نمونه فايل)  اين قابليت نياز به يک Add-On دارد که بايد جداگانه از شرکت ديگری خريداری شود (اگر کاربر مايل باشد)
